PN0.25 Gr4 티타늄 관 플랜지, 관 플랜지에 ANSI B16.5 티타늄 미끄러짐
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | 사이즈 | 1/2 ~ 60 NB NPS 1/2 - NPS 24 (DN 10 - 2000년) |
|---|---|---|---|
| 형태 | 슬립 온 플랜지 | 압력 클래스 | PN0.25~32Mpa |
| 등급 | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 티타늄 | 애플리케이션 | 의학적인 산업적, 열교환기, 자동 배출, 의학적인 산업 / |
| 색 | 슬리버, 티타늄 원색, 회색인 Ti 자연적입니다 | 기술 | 기계화된 안출되고 CNC |
| 하이 라이트 | PN0.25 티타늄 파이프 플랜지,Gr4 티타늄 파이프 플랜지,ANSI B16.5 파이프 플랜지에 티타늄 슬립 |
||
제품 설명

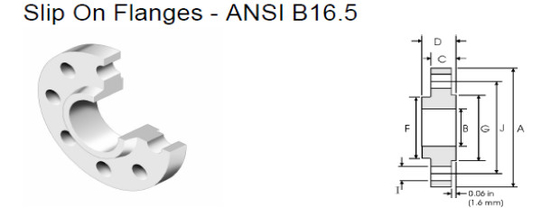

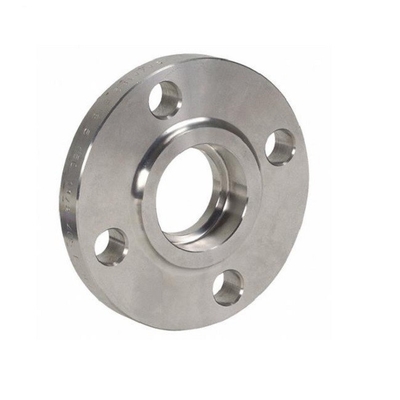

티타늄에 대한 기술은 관 플랜지를 밟고 미끄러져 넘어집니다
티타늄 슬립-온 관 플랜지는 다른 지름의 파이프 또는 관내를 연결시키는데 사용된 일종의 플랜지입니다.슬립 온 플랜지는 파이프 또는 관의 말 위에서 미끄러지도록 설계되고, 안전하고 무누수 관절을 만들기 위해 그리고 나서 장소에서 용접됩니다.
플랜지는 주변 주위에 볼트 구멍으로 원형 형태와 편평면을 가지고 있습니다. 볼트 구멍은 볼트에 의해 접합 플랜지 또는 장비에 플랜지를 연결하는데 사용됩니다. 슬립 온 플랜지는 쉬운 조립체와 분해가 송유관과 화학 공장과 정유공장에서와 같이, 요구되는 애플리케이션에서 일반적으로 사용됩니다.
티타늄 슬립온식 관 플랜지는 다른 재료가 실패할 수 있는 고온과 부식성 환경에서 일반적으로 사용됩니다. 그들은 높은 강도 대 중량 비율과 부식 저항성으로 인해 또한 항공우주와 메디컬과 해병대와 같은 산업에서 사용됩니다. 티타늄 슬립온식 관 플랜지는 다양한 크기에 이용할 수 있고, 특정 요구 사항을 충족시키기 위해 맞춤화될 수 있습니다
티타늄의 상술은 관 플랜지를 밟고 미끄러져 넘어집니다
| 제품 |
슬립 온 플랜지 |
| 물질 등급 |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
| 인증 |
ISO9001 :2008 Alibaba.com 부과된 공급자 |
| 표준 |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
| 사이즈 |
1/2 ~ 60 NB NPS 1/2 - NPS 24 (DN 10 - 2000년) |
| 압력 클래스 |
PN0.25~32Mpa |
|
(DIN) PN6 PN10 PN16 PN25 PN250 |
|
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
| 기술 |
기계화된 안출되고 CNC |
| 타입 |
월드넥스 슬립-온은 눈이 먼 소켓월드와 겹 이음점에 실을 뀄습니다 |
| 플랜지 표면 |
부낸표면 (RF), 편평면 (FF), 링 타입 연결구 (RTJ)와 다른 사람 |
화학적 요건
|
|
엔 |
Ｃ |
Ｈ |
Fe |
오우 |
Al |
Ｖ |
Pd |
Mo |
Ni |
Ti |
|
Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
기본 어셈블리 언어 |
|
Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
기본 어셈블리 언어 |
|
Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
기본 어셈블리 언어 |
|
Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12~0.25 |
/ |
/ |
기본 어셈블리 언어 |
|
Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
기본 어셈블리 언어 |
|
Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
기본 어셈블리 언어 |
장력 요구조건
|
등급 |
장력 힘(분) |
생산량 힘(분) |
Elongation(%) |
||
|
크시 |
Ｍ Pa |
크시 |
Ｍ Pa |
||
|
1 |
35 |
240 |
20 |
138 |
24 |
|
2 |
50 |
345 |
40 |
275 |
20 |
|
5 |
130 |
895 |
120 |
828 |
10 |
|
7 |
50 |
345 |
40 |
275 |
20 |
|
9 |
90 |
620 |
70 |
438 |
15 |
|
12 |
70 |
438 |
50 |
345 |
18 |
일반적으로, 이러한 플랜지는 표준 장기간 웰드 네크 플렌지의 힘의 약 2/3으로 평가되고 그들이 피로 수명을 가집니다의 비슷한 장기간 웰드 네크 플렌지의 그것의 3분의 1에 대하여. 그들은 두명의 필레 살 웰드들, 플랜지의 외부와 플랜지의 내부에 있는 또 다른 것에 있는 1를 사용하여 파이프에 연결됩니다. 파이프에 설치하기 위해 소실하여 그들에게 약간 많은 시간을 만들어주는 것뿐만 아니라, 그들을 팔꿈치와 결합하기 때문에 이것은 플랜지의 다기능성을 감소시키고 티가 가능하지 않습니다. 슬립 온 플랜지와 함께 사용된 모든 맞춤은 직선 단부를 가지고 있어야 합니다.
관 플랜지 위의 티타늄 하락의 어플리케이션 필드
1.화학 약품 처리 : 티타늄 슬립온식 관 플랜지는 부식성인 화학 물질을 대단히 옮기는 파이프라인을 위해 종종 화학 처리 공장에서 사용됩니다. 티타늄의 우수한 내식성은 그와 같은 애플리케이션에 쓸 이상적인 소재로 만듭니다.
2.원유와 가스 : 티타늄 슬립온식 관 플랜지는 특히 부식 저항성과 내구성이 결정적인 국외 적용을 위해, 석유와 가스관에서 사용됩니다.
3.발전 : 발전소에서, 티타늄 슬립온식 관 플랜지는 증기와 응축물과 다른 유동체를 옮기는 파이프라인에서 사용됩니다. 티타늄의 고강도와 부식 저항성은 그와 같은 애플리케이션에 쓸 유지 가능한 소재로 만듭니다.
4.항공 우주 : 티타늄 슬립온식 관 플랜지는 가볍고 초강화 물질을 요구하는 로켓엔진과 항공기 엔진과 다른 성분을 위한 항공 우주 산업에서 사용됩니다.
5.메디컬 : 티타늄 슬립온식 관 플랜지는 생물학적 적합성과 부식 저항성과 티타늄의 가벼운 성질로 인해 의료 임플란츠와 보철기술에서 사용됩니다.
6.선박 : 해양 환경에서, 티타늄 슬립온식 관 플랜지는 해수와 화학과 다른 유체를 옮기는 파이프라인을 위해 사용됩니다. 티타늄의 부식 저항성은 그와 같은 애플리케이션에 쓸 이상적인 소재로 만듭니다.
이것들은 단지 산업의 일부고 티타늄 슬립온식 관 플랜지가 사용될 수 있는 애플리케이션입니다. 그들의 고강도와 부식 저항성과 생물학적 적합성은 다양한 산업에서 적용성의 넓은 범위에 대해 그들을 적당하게 합니다.
티타늄의 출원건은 화학 공정 산업에서 관 플랜지를 밟고 미끄러져 넘어집니다
화학 공정 산업에서, 대단히 부식성인 화학 물질은 종종 파이프라인을 통하여 옮겨집니다. 유출을 방지하고 안전한 운영을 보증하기 위해, 고품질 플랜지는 요구됩니다. 그러한 앱에서, 화학 회사는 염산을 옮기고 있었던 송유관에 플랜지를 대체할 필요가 있었습니다.
그들은 티타늄의 우수한 내식성으로 인해 티타늄 슬립온식 관 플랜지를 사용하기로 선택했습니다. 플랜지는 등급 2 티타늄으로 만들어졌고, ANSI B16.5 내역을 만족시키도록 설계되었습니다. 그들은 무누수 연결을 보증하기 위해 또한 부낸표면과 매끄러운 표면 끝손질을 주문 제작되었습니다.
티타늄 슬립온식 관 플랜지는 파이프라인에 설치되었고 염산이 성공적으로 어떠한 누출 또는 쟁점 없이 옮겨졌습니다. 화학 회사는 플랜지의 실적으로 기뻤고, 그들의 시설 전체에 걸쳐 다른 송유관에 그들을 이용하기로 결정했습니다.
이 출원건은 부식성 환경에서 고품질 플랜지를 사용하는 중요성과 그와 같은 애플리케이션에서 티타늄 슬립온식 관 플랜지를 사용하는 장점을 강조합니다.
붙어다니세요 : 슬립온식 관 플랜지, 티타늄 플랜지, 티타늄 관 플랜지
