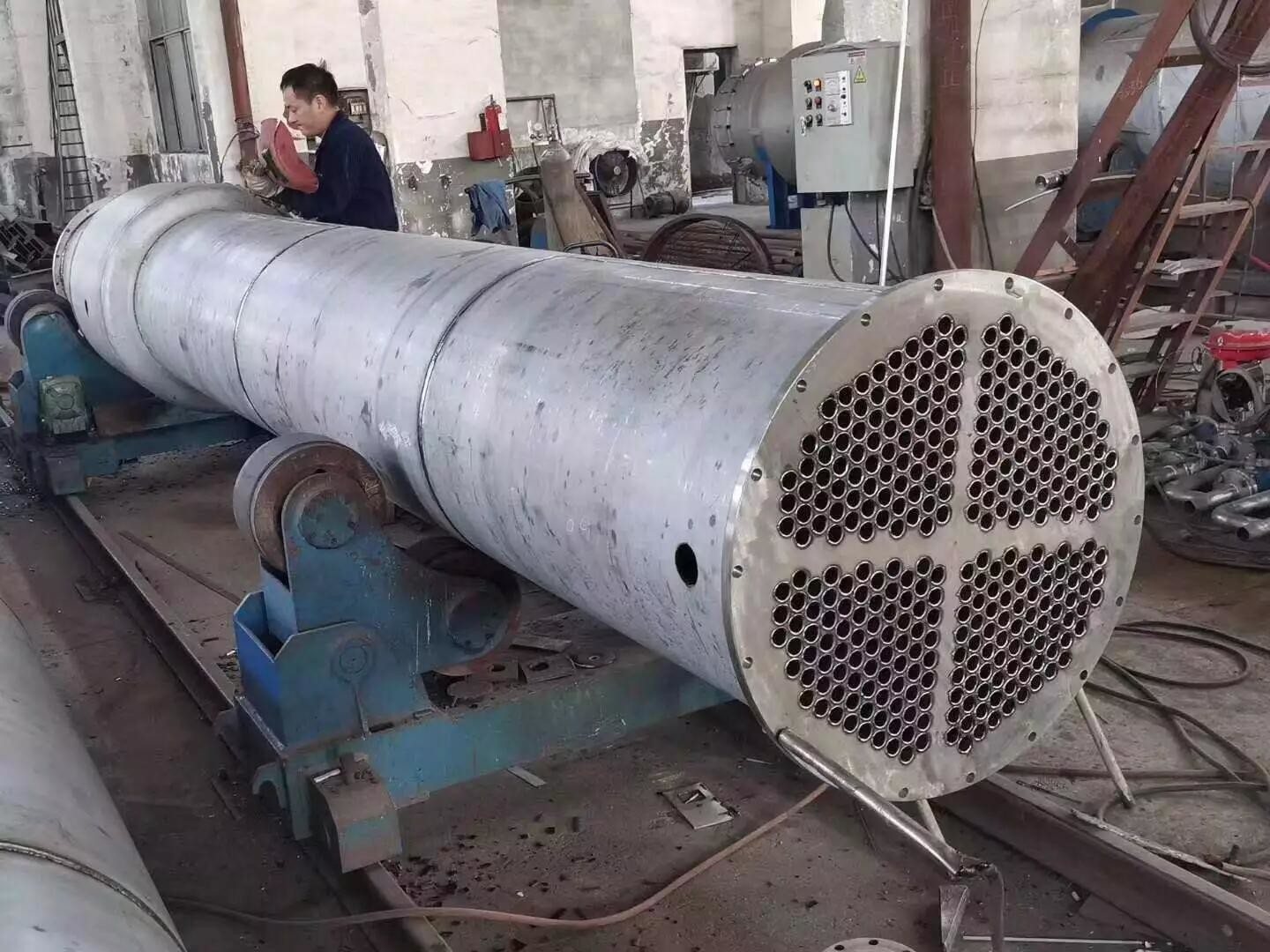

해수 담수화를 위한 코일형 티타늄 다관형 열교환기

가득 찬 티타늄 쉘 튜브 관식 열 교환기

상술 :

티타늄 열교환기를 설계할 때 고려하기 위한 요인 :

다관형 열교환기는 일련의 관으로 구성됩니다. 한쌍의 이러한 튜브는 가열되거나 냉각될 유체를 포함합니다. 2 유체는 그것이 열전달을 제공하거나 요구된 열전달을 흡수할 수 있도록 가열되거나 냉각된 관을 칩니다. 일련의 튜브는 관군으로 불리고, 몇몇 유형의 튜브로 구성될 수 있습니다 : 평범하고 경도로 핀으로 고정되게, 기타 등등 다관형 열교환기는 일반적으로 고압력 적용을 위해 사용됩니다 (30개 바보다 더 큰 압력과 260' Ｃ보다 더 큰 온도로). 이것은 다관형 열교환기가 그들의 형상으로 인해 강건하기 때문입니다.

외피와 튜브 열교환 장치에 관을 설계할 때 고려되기로 되어 있는 여러 열 설계 특징이 있습니다. 이것들은 다음을 포함합니다 :

1. 튜브 직경 : 작은 튜브 직경을 사용하는 것 열교환기를 둘다 경제적이고 소형이게 합니다. 그러나, 더 빨리 위로 실수하는 것은 열교환기를 위해 더 가능성이 있고 작은 사이즈가 파울링의 기계적 크리닝을 힘들게 합니다.

파울링과 세정 문제를 압도하기 위해, 더 큰 튜브 직경은 사용될 수 있습니다. 그러므로 튜브 직경을 결정하기 위해, 여유 공간, 비용과 유체의 푸링 자연은 고려하여야만 합니다.

2. 관두께 : 튜브의 벽의 두께는 보통 다음을 보증하기로 결정됩니다

• 부식을 위한 충분한 공간이 있습니다
• 저 유동 유발 진동은 저항을 가지고 있습니다
• 축 방향 강도
• 예비품의 유용성
• (내부 튜브 압박을 견뎌내기 위한) 후프 강도
• (껍질에 싸인 채로 과압에 견디기 위한) 좌굴 강도

3. 튜브 길이 : 열교환기는 그들이 더 작은 쉘 직경과 긴 튜브 길이를 가지고 있을 때 보통 노력하지 않고 있습니다. 그러므로, 일반적으로 생산 능력을 초과하 동안 육체적으로 최대한 열교환기를 만들기 위한 계획이 있습니다. 그러나, 그것이 사용될 사이트에 이용 가능한 공간과 2회 요구되는 길이인 길이에 이용할 수 있는 튜브가 있다는 것을 보증할 필요성을 포함하여 이것을 위한 많은 제한이 있습니다 (그렇게 튜브가 철회되고 대체됩니다). 또한, 긴, 얇은 관이 꺼내고 대체하기가 어려운다는 것이 기억되어야 합니다.

4. 튜브 피치 : 관내를 설계할 때, 튜브 피치 (즉, 인접하는 관내의 중심 중심 거리)이 1.25 배 적어도 관내의 외부 직경이라는 것을 보증하는 것은 실용적입니다. 더 큰 튜브 피치는 더 비싼 열교환기로 이어지는 더 큰 전체적 쉘 직경으로 이어집니다.

5. 튜브 주름 : 주로 튜브를 위해 사용된 관의 이런 유형이 유체의 난기류를 증가시키고 영향이 더 좋은 공연을 하는 열 전도에 매우 중요합니다.

6. 관 배치 : 어떻게 튜브가 외피 이내에 배치되는지 언급합니다. 관 배치의 4가지 주요 유형이 있으며, 그것이 삼각이어 (30이') 삼각 (60을 회전시켰습니다') 스퀘어 (90')와 회전된 스퀘어 (45') 입니다. 삼각 패턴은 그들이 유체가 배관 주위에 더 격렬한 패션에 흐르도록 강요한 것처럼 더 큰 열 전도를 주기 위해 사용됩니다. 높은 파울링이 경험이 풍부하고 세정이 더 정규적인 곳에서 정사각형 패턴은 사용됩니다.

7. 방해 디자인 : 방해는 관군을 가로지르는 직접적인 유체에 다관형 열교환기에서 사용됩니다. 외피에 수직으로 운영하고, 관이 긴 길이 위에서 가라앉는 것을 예방하면서, 그들은 번들을 잡습니다. 그들은 또한 튜브가 떨리는 것을 예방할 수 있습니다. 방해의 가장 일반적 형태는 구획 방해판입니다. 반원 구획 방해판은 유체가 관군 사이에 위로 향하여 그리고 아래쪽으로 흘러나오도록 강요하여 인접한 방해에 180 도로 향해집니다. 배플 간격은 있습니다 큰 열역학 우려의 다관형 열교환기를 설계할 때. 방해는 압력 강하와 열 전도의 변환에 대한 고찰로 간격을 두어야만 합니다. 열 경제적 최적화를 위해 방해가 외피의 내경 중 20% 보다 더 가까이 아니오 간격을 둔다는 것이라고 제안됩니다. 또한 밀접하게 간격을 둔 방해를 가지고 있는 것 흐름 방향 전환 때문에 더 큰 압력 강하를 야기시킵니다. 따라서 또한 멀리 떨어져 간격을 둔 방해를 가지고 있는 것 방해 사이에 구석에 더 시원한 장소가 있을 수 있는 것을 의미합니다. 튜브가 몰락하지 않는다고 방해가 충분히 가까이 간격을 둔다는 것을 보증하는 것은 또한 중요합니다. 내부 격벽이 디스크로서 형성하여지 동안, 방해의 다른 주요 유형은 디스크고 두 집중적 방해로 구성되는 도넛 방해입니다, 외부 더 넓은 방해가 도넛처럼 보입니다. 방해의 이런 유형은 유체가 유체 흐름의 다른 형태를 발생시켜 도넛 방해를 통하여 그리고 나서 디스크에서 양측 주위에 지나가도록 강요합니다.

특징 :

• 진보 기술로 개발됩니다.
• 에너지 절약.
• 고효율.
• 부식 방지.
• 긴 서비스 라이프.
• 저비용.

애플리케이션 :

바닷물, 석유, 음식, 증류수, 가스 산업.
