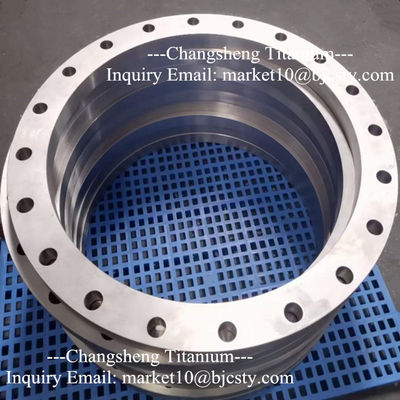

EN 1092-1은 32 느슨한 플레이트 플랜지 티타늄을 타이핑합니다

EN 1092-1 타입 32 들판 플랜지 티타늄은 항상 타입 02 들판 플랜지와 함께 사용될 것입니다.

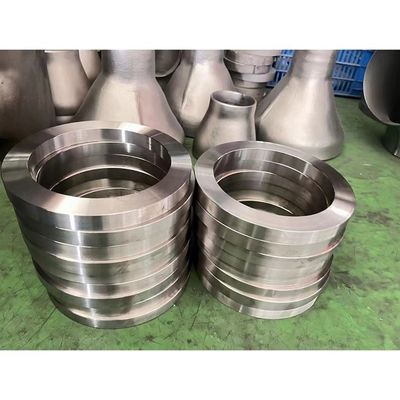

보여진 것처럼 타입 32 티타늄 들판 플랜지는 티타늄 타입 32 융착 결합 플레이트 칼라를 잡기 위해 백킹 링의 역할을 합니다.

배관은 타입 32 플레이트 칼라의 마지막에 타입 02 플랜지를 미끄러지듯이 나아갑니다. 예시된 위치들에 있는 2 필릿 용접들은 단지 플레이트 칼라가 유체와 접촉할 수 있다는 것을 보증하도록 요구됩니다. 평평하거나 나선형 부상 가스킷은 타입 32 플레이트 칼라와 교미형 01 플랜지의 부낸표면의 사이에서 놓여질 것입니다. 가스킷에 인접한 플레이트 칼라의 표면가공도는 3.2 μm ≤ Ra ≤ 12.5 μm과 12.5 μm ≤ 영 복귀 ≤ 50.0 μm으로 선삭 공정에 의해 공급받을 것입니다.

EN 1092-1 타입 32 들판 플랜지 티타늄은 융착 결합 목과 느슨한 플레이트 플랜지고 r=3mm의 반지름입니다. 티타늄 종류 32 용접된 칼라는 EN 1092-1에 따라 파이프에 대한 용도로 설계되고, EN 1092-1 종류 04와 05 들판 플랜지에 용접하는데 적합합니다. 티타늄 루스 플랜지는 두 압력 학급, PN 16과 PN 40에 이용할 수 있고, DN15부터 DN1000까지 규모에 이용할 수 있습니다.

DIN EN 1092-1에서와 같은 플랜지형 (typ)

용접을 위한) EN 1092-1 type1 (플레이트 [슬립온식] 플랜지
EN 1092-1 type2 (융착 결합 플레이트 칼라와 느슨한 플레이트 플랜지)
EN 1092-1 type4 (연결부 결합 칼라와 느슨한 플레이트 플랜지)
EN 1092-1 type5 (공백 [블라인드프랑에스)
EN 1092-1 type11 (연결부 결합 플랜지)
EN 1092-1 type12 (용접을 위한 허브배드 슬립 온 플랜지)
EN 1092-1 Type13 (허브배드 나사목 플랜지)
EN 1092-1 Type21 (통합 플랜지)
EN 1092-1 Type32 (융착 결합 플레이트 칼라)
EN 1092-1 Type33 (랩우프트 관구 마개)
EN 1092-1 Type34 (연결부 결합 칼라)
EN 1092-1 Type36 (긴 목과 피레스트 칼라)
EN 1092-1 Type37 (피레스트 칼라)

EN 1092-1 타입 32 들판 플랜지 티타늄을 그린 상세도

EN 1092-1 타입을 사용합니다 32 느슨한 플레이트 플랜지 티타늄

32 느슨한 플레이트 플랜지 티타늄이 익숙한 EN 1092-1 타입은 일체로 용접될 필요가 있는 2 각형 또는 요소 사이에 강한 보안 접속을 제공합니다.

항공우주와 자동차와 메디컬을 포함하여 티타늄 종류 32 융착 결합 플레이트 칼라는 다양한 산업에서 그것을 용접 적용에 이상적이게 하면서, 부식과 극한 온도에 저항하도록 설계됩니다.

타입 32 티타늄 들판 플랜지는 또한 깨끗한 완료 형상을 용접 조인트에게 제공하고 그것이 전문가적 외모를 위해 기계화되거나 닦입니다.
