GR5 항공유관용 티타늄 합금 무선 파이프 항공기 보조유관
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Certifications | ASTM B338, ASME SB338 | 외부 지름 | 10-89mm |
|---|---|---|---|
| Tubes Type | Seamless tubes, Welded tubes | Keyword | Aviation Oil Pipeline |
| 표면 처리 | 광택 처리, 양극 산화 처리, 브러시 처리, 분사 처리 | Sizes | od30*3mm , od52*6mm, od50*5mm, od59*5mm |
| Length | Customizable | Package | Wooden Case |
제품 설명

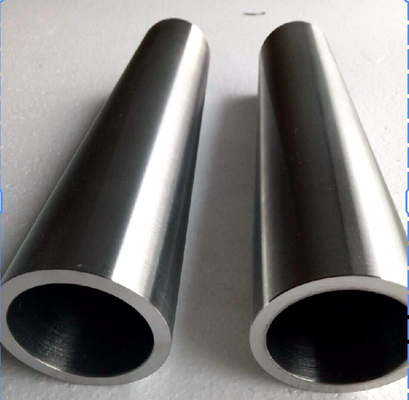

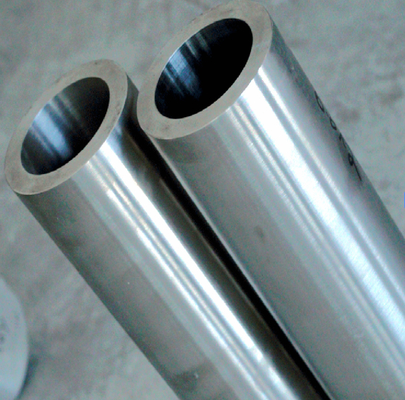

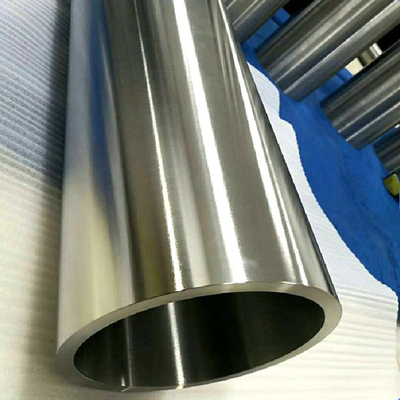

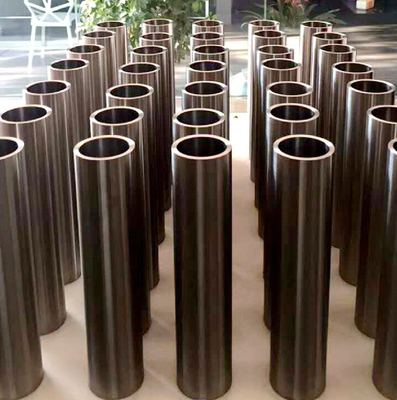

GR5 항공유관용 티타늄 합금 무선 파이프 항공기 보조유관
1왜 티타늄 합금으로 항공 연료 파이프를 만들까요?
티타늄 합금은 다음과 같은 장점을 가지고 있으며 특히 항공 분야에 적합합니다.
가벼운 무게: 철강보다 약 40% 가벼워 무게를 줄이는 것이 항공기 설계의 핵심입니다.
초성화 저항성: 항공 연료, 수증기 및 소금 스프레이 경색에 저항 할 수 있습니다.
높은 강도: 강도는 강도는 강철에 가깝고 알루미늄보다 훨씬 높으며 강한 압력 저항력과 폭발 저항력을 가지고 있습니다.
높은 온도 및 낮은 온도 저항: -250 °C에서 600 °C까지 극한 환경에 견딜 수 있습니다.
좋은 피로 성능: 고압 및 진동 환경에서 장기 작업, 찢어지고 실패하기가 쉽지 않습니다.
매우 긴 수명: 사용 기간은 전통적인 탄소 강철 또는 알루미늄 합금 연료 파이프보다 훨씬 길다.
따라서 티타늄 합금 연료 파이프는 주로 다음과 같이 사용됩니다.
항공기 주연료 파이프라인, 엔진 주변 연료 파이프라인, 고급 연료 공급 장비의 내부 파이프라인.
2티타늄 합금 항공 오일 파이프용 일반적인 재료
소재 코드 전체 이름 특성
Ti-6Al-4V 티타늄-6% 알루미늄-4% 바나디움 합금 가장 일반적으로 사용되는, 높은 포괄적 강도,
융통용으로 잘 견딜 수 있는
Ti-3Al-2.5V 티타늄-3% 알루미늄-2.5% 바나디오 합금 냉 처리 및 얇은 벽의 석유 파이프에 더 적합
순수한 티타늄 산업 순수한 티타늄 평균 강도, 그러나 우수한 부식 저항성, 저압 시스템에 적합
3티타늄 합금 오일 파이프 제조 과정
톱니없는 티타늄 파이프 제조: 톱니 벽이 균일하고 결함이 없는 것을 보장하기 위해 핫 익스트루션 + 콜드 롤링 / 콜드 드래잉
용접 된 티타늄 파이프 제조: 큰 지름 파이프에 적합한 티타늄 스트립 형성 후 레이저 용접.
표면 처리:
산화층을 제거하기 위한 피클링
후속 부패를 방지하기 위한 비활성화 처리
정밀 크기 조절:
파이프 지름 허용은 일반적으로 ± 0.1mm 내에서 제어됩니다.
파이프 벽 두께 허용값 ±10%
4전형적인 성능 지표 (Ti-6Al-4V를 예로)
팽창 강도: ≥895 MPa
강도 강도 ≥828 MPa
연장: ≥10%
강도: 280~340 HV
밀도: 약 4.43g/cm3 (40% 강철보다 낮다)
5크기의 세부 사항
| 모델 번호 | OD (mm) | 두께 (mm) | 등급 | 표준 | 참고 사항 |
| CS6-10/1.0 | 10 | 1 | 티-6알-4V | AMS 4943 / ASTM B348 | 작은 지름의 연료 회로 |
| CS6-12/1.2 | 12 | 1.2 | 티-6알-4V | AMS 4944 / ASTM B861 | 항공기 보조 연료 파이프 |
| CS6-16/1.5 | 16 | 1.5 | 티-6알-4V | AMS 4945 / ASTM B338 | 고압 연료 주 파이프 |
| CS6-19/2.0 | 19 | 2 | 티-6알-4V | AMS 4945 / ASTM B861 | 엔진 연료 분배 파이프 |
| CS6-25/2.5 | 25 | 2.5 | 티-6알-4V | ASTM B861/GB/T 3623 | 연료 분배 주 파이프 |
| CS6-32/2.5 | 32 | 2.5 | 티-6알-4V | ASTM B861 | 공항 지상 연료 공급 파이프 라인 |
| CS6-38/3.0 | 38 | 3 | 티-3알-2.5V | ASTM B862 | 중용 고압 파이프라인 |
| CS6-50/3.5 | 50 | 3.5 | 티-6알-4V | AMS 4943 / ASTM B861 | 재충전 교량 시스템 주 파이프 |
| CS6-63/4.0 | 63 | 4 | 티-6알-4V | ASTM B861 | 공항유 저장 시스템 지원 |
| CS6-89/40 | 89 | 4 | 티-6알-4V | GB/T 3624 / ASTM B861 | 높은 흐름의 오일 주관 파이프 |
6티타늄 합금 오일 파이프의 응용 예제
보잉 787 연료 시스템: Ti-6Al-4V 오일 파이프가 널리 사용됩니다.
에어부스 A350 엔진 부속유 파이프
군용 탱커와 전투기 연료 주 공급 파이프라인
공항 연료 공급 브릿지 고급 시스템 (고도의 부식 저항 및 피로 저항 요구 사항)
