열교환기를 위한 티타늄 플랜지 WN RF Class150 용접용 넥 플랜지 부낸표면
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 표준 | ASME B16.5 DIN EN1092 | 사이즈 | 1/2 ~ 60 NB NPS 1/2 - NPS 24 (DN 10 - 2000년) |
|---|---|---|---|
| 형태 | 목을 용접하기 | 압력 클래스 | 150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
| 등급 | Gr1 Gr2 GR5 Gr7 Gr9 Gr12 또는 다른 주문 제작된 재료 | 애플리케이션 | 의학적인 산업적, 열교환기, 자동 배출, 의학적인 산업 / |
| 서피스 | 닦은, 픽링, 신 소금에 절인, 광택마무리, 끝마무리 | 색 | 슬리버, 티타늄 원색, 회색인 Ti 자연적입니다 |
| 강조하다 | 부낸표면 티타늄 관 플랜지,Class150 티타늄 플랜지,WN RF 용접용 넥 플랜지 |
||
제품 설명

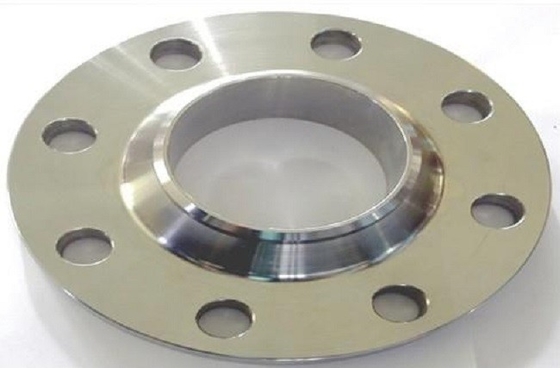

티타늄 플랜지 WN RF Class150 용접용 넥 플랜지 부낸표면
부낸표면 (WN RF)와의 티타늄 용접용 넥 플랜지는 일반적으로 배관 시스템에서 사용되는 일종의 플랜지입니다. 그들은 파이프의 마지막에 용접되도록 설계되고, 2개 파이프 또는 파이프 사이의 보안 접속과 한 편의 장비를 제공합니다.
임기는 가스킷을 집중하기 위해 플랜지가 돕는 보어 홀 주변 상승된 영역을 가지고 있는 사실을 얼굴이 언급한다는 것을 제기했고 더 많은 보안 밀봉을 제공합니다. 이 상승된 영역은 일반적으로 1/16 내지 1/4 높은 것이고, 볼트 구멍을 넘어서 연장됩니다.
용접용 넥 플랜지는 파이프에 쉬운 얼라인먼트와 용접을 고려하는 긴 끝이 좁아진 허브를 가지고 있습니다. 또한 침입과 다른 유형의 피해에 그것을 덜 민감하게 만들면서, 테이퍼 설계는 플랜지의 근저에 응력 집중을 감소시킵니다.
티타늄은 그것의 우수한 내식성과 강도 대 중량 비율로 인해 플랜지에 쓸 대중 자료입니다.
티타늄 플랜지 WN RF Class150 용접용 넥 플랜지 부낸표면 상술
물질 등급 :Gr1 Gr2 GR5 Gr7 Gr9 Gr12 또는 다른 주문 제작된 재료
표준 :ANSI B16.5와 ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628, AWWA ASTM A182와 ASME SA182
분류하세요 :1/2 ~ 60 NB NPS 1/2 - NPS 24 (DN 10 - 2000년)
압력 클래스 :
PN0.25~32Mpa
(DIN) PN6 PN10 PN16 PN25 PN250
150# 250# 300# 400# 500# 600# 900# 1500# 2500#
플랜지 표면 :FF RF TG RJ MFM
화학적 요건
|
|
엔 |
Ｃ |
Ｈ |
Fe |
오우 |
Al |
Ｖ |
Pd |
Mo |
Ni |
Ti |
Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
기본 어셈블리 언어 |
Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
기본 어셈블리 언어 |
Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
기본 어셈블리 언어 |
Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12~0.25 |
/ |
/ |
기본 어셈블리 언어 |
Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
기본 어셈블리 언어 |
Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
기본 어셈블리 언어 |
장력 요구조건
등급 |
장력 힘(분) |
생산량 힘(분) |
Elongation(%) |
||
크시 |
Ｍ Pa |
크시 |
Ｍ Pa |
||
1 |
35 |
240 |
20 |
138 |
24 |
2 |
50 |
345 |
40 |
275 |
20 |
5 |
130 |
895 |
120 |
828 |
10 |
7 |
50 |
345 |
40 |
275 |
20 |
9 |
90 |
620 |
70 |
438 |
15 |
12 |
70 |
438 |
50 |
345 |
18 |

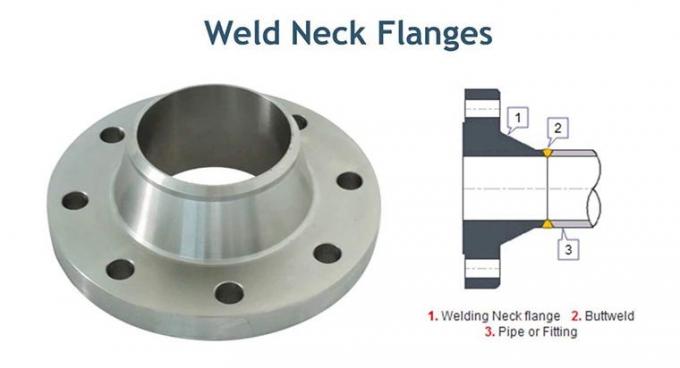

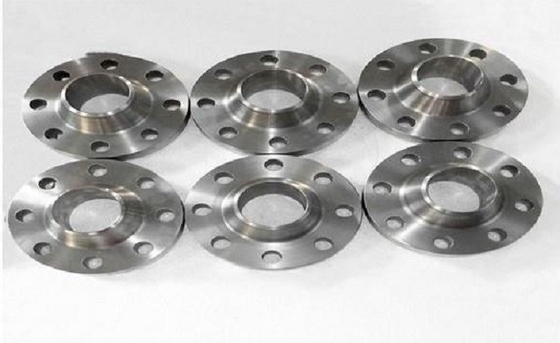

그림과 Ti 플랜지 WN의 사진
품질 & 검역 :
1. 물질 등급을 검증하기 위한 PMI 시험.
2. 만드는 것 동안 제어용을 치수화하고, 끝났습니다.
3. 모든 제품은 선적 전에 시험된 언론 100%였습니다.
4. 훈증 무료 합판 박스에서 싸여집니다.
5. 이용 가능한 제 3자 감사.
6.거래 보험 :당신은 직접적으로 알리바바에 지불할 수 있습니다.상품이 당신의 요구조건 또는 선적 지연을 충족시키지 않으면,
알리바바는 당신의 돈을 지불할 것입니다.그래서 당신은 전체 과정에 매우 안전합니다.
티타늄 플랜지 WN RF 용접용 넥 플랜지는 얼굴 출원건을 올렸습니다
부낸표면 (WN RF)와의 티타늄 용접용 넥 플랜지는 고강도와 부식 저항성이 요구되는 다양한 적용성에서 사용됩니다. 이러한 플랜지가 사용된 곳 사례가 여기 있습니다 :
1.화학 산업 : 티타늄 WN RF 플랜지는 그들이 대단히 부식성인 화학 물질을 향하고 있는 파이프와 장비를 연결시키는데 사용되는 화학 산업에서 일반적으로 사용됩니다. 부낸표면 디자인이 보안 씰을 제공하도록 돕는 반면에, 티타늄 소재는 우수한 내식성을 제공합니다.
2.석유와 가스 산업 : 티타늄 WN RF 플랜지는 그들이 장거리 위에서 원유와 가스를 운송하는 송유관을 연결시키는데 사용되는 석유와 가스 산업에서 또한 사용됩니다. 플랜지는 바닷물과 극한 온도와 같은 그들이 가옥한 환경을 향하고 있는 국외 적용에서 종종 사용됩니다.
3.항공 우주 산업 : 항공 우주 산업은 그것의 요소를 위해 가벼운, 강하고 방부 물질이 요구됩니다. 티타늄 WN RF 플랜지는 중량 감소가 항공기 연료 탱크와 다른 성분의 건설에서와 같이, 비판적인 항공우주 응용에서 사용됩니다.
4.의료 산업 : 티타늄 WN RF 플랜지는 그들이 의료용 기체 전달 시스템에서 파이프와 장비를 연결시키는데 사용되는 의료 산업에서 또한 사용됩니다. 그것을 의료 애플리케이션의 용도에 적합하게 하면서, 티타늄 소재는 논-톡식과 생체조직이나 기관과 잘 교합할 수 있습니다.
전체적으로, 중량 감소가 비판적인 적용성에서 뿐만 아니라, 티타늄 WN RF 플랜지는 고강도와 부식 저항성이 요구되는 산업에서 넓게 사용됩니다. 적절한 선정과 이러한 플랜지의 설치는 안전하고 믿을 만한 연결을 보증하도록 중요합니다.
